Qdrant 圖片向量庫教學：從圖片 embedding、Graph 可視化到以圖搜圖

在現代 AI 應用裡，「向量檢索」已經成為搜尋、推薦、聚類與內容理解的關鍵技術。Qdrant 是一個高效能的向量資料庫，結合 Graph 視覺化工具，不只支援快速的相似度查詢，還能直觀探索資料集內部的語意關係。這篇教學會一步步帶你：

• 了解什麼是圖片向量 embedding
• 介紹主流 image embedding 與多模態模型
• 用 Qdrant 建立你的圖片向量庫
• 實作以圖搜圖查詢
• 利用 Qdrant WebUI Graph 探索資料結構
• 分享實務技巧與延伸應用

---

1. 什麼是圖片 embedding？為什麼需要向量資料庫？

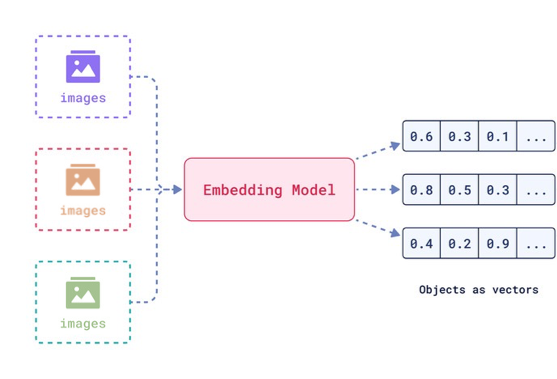

現今許多 AI 模型（如 CLIP、OpenCLIP、ViT、DINOv2、BLIP2 等）能將圖片或多模態（圖＋文）內容轉換成高維度的向量（embedding）。每一張圖就像「壓縮」成一個 512 維、768 維甚至更高維的特徵點，這樣的向量可以計算彼此相似度、分群、做語意搜尋。

但是這些向量一旦超過幾萬、幾十萬筆，傳統 SQL 資料庫就難以高效檢索。這時候你就需要 向量資料庫（如 Qdrant、Milvus、Pinecone、Weaviate 等）來處理這類「高維向量檢索」場景。

---

2. 主流圖片與多模態 embedding 模型簡介

選對模型是建立圖片向量庫的第一步。以下簡單介紹幾種目前社群熱門且容易上手的 embedding 模型：

以下是整理出截至 2025 年的 主流圖片嵌入（Image Embedding）模型與 多模態嵌入（Multimodal Embedding）模型 的統整表格，包含維護者、支援模態以及特色功能，幫助你快速比較與選擇：

---

主流圖片與多模態嵌入模型總覽表

模型／家族	維護者／開發單位	支援模態	特點與應用重點
ViT	Google Research	圖像	Transformer 架構首款大規模圖像模型，改變圖像表徵方式。
DINOv2 / DINOv3	Meta AI / FAIR Lab	圖像（DINOv3 加入圖文對齊）	自監督圖像特徵學習，DINOv3 優化 dense 特徵並支援圖文對齊。
CLIP (原版)	OpenAI	圖像、文本	經典對齊模型，支援 zero-shot 檢索與跨模態應用。
Jina‑CLIP v1	Jina AI	圖像 + 文本（主要英文）	擁有 text–text 與 image–text 搜尋能力。
Jina‑CLIP v2	Jina AI	圖像 + 文本（89 語系多語）	支援 89 語，512×512 高影像解析度，提供 Matryoshka 表示法，可壓縮維度仍保效能 (GitHub, Meta AI, Jina AI, Jina AI, Jina AI)。
ImageBind	Meta AI / FAIR Lab	圖像、文字、音訊、深度、熱圖、IMU	支援六種模態共同映射進入一個嵌入空間，可跨模態檢索與 emergent 應⽤ (Meta AI, arXiv)。
Google Vertex AI Multimodal Embeddings	Google Cloud / Vertex AI	圖像、文字、影片	可處理混合內容，常用於分類與影片審查，輸出高維向量。

---

模型重點整理

• 圖片嵌入模型 (僅支援圖像)：

• ViT：Transformer 開啟者，改變視覺模型設計方式

• DINOv2 / DINOv3：強化圖片特徵學習，DINOv3 還支援圖文一致性

• 多模態嵌入模型 (支援圖文或更多模態)：

• CLIP：開創圖文共用空間的典範

• Jina‑CLIP v1 & v2：後者支援多語、可調整向量維度，性能更強 (Meta AI, Jina AI)
• ImageBind：創新將六種模態整合至單一向量空間，多模態檢索利器 (Meta AI)
• Gemini / Gemma 系列：目前不支援圖片向量嵌入，僅支援輸出文字或文字生成用途。
• Vertex AI Multimodal Embeddings：Google 提供的多模態嵌入服務，方便嵌入搜尋與內容分類

推薦新手直接用 open-clip-torch 的 ViT-B-32（OpenAI權重）做練習，穩定、社群熱門、支援度高。

---

3. 用 Qdrant 建立圖片向量庫：完整實作流程

3.1 資料夾結構設計

在本範例中我們準備一些水果分類圖片（蘋果、香蕉、柳橙），結構如下：

fruit/
├── apple/
│   ├── 1.jpg
│   └── ...
├── banana/
│   ├── 1.jpg
│   └── ...
└── orange/
    ├── 1.jpg
    └── ...

3.2 啟動靜態伺服器與公開網址

由於圖片不建議把原圖（二進位）塞進 Qdrant：Qdrant 的 payload 是 JSON，放進去會膨脹、占用記憶體與 IO。標準做法是：

1. 原圖放在檔案伺服器（或 S3/MinIO/靜態網站）
2. 在 Qdrant 的 payload 存 image_url

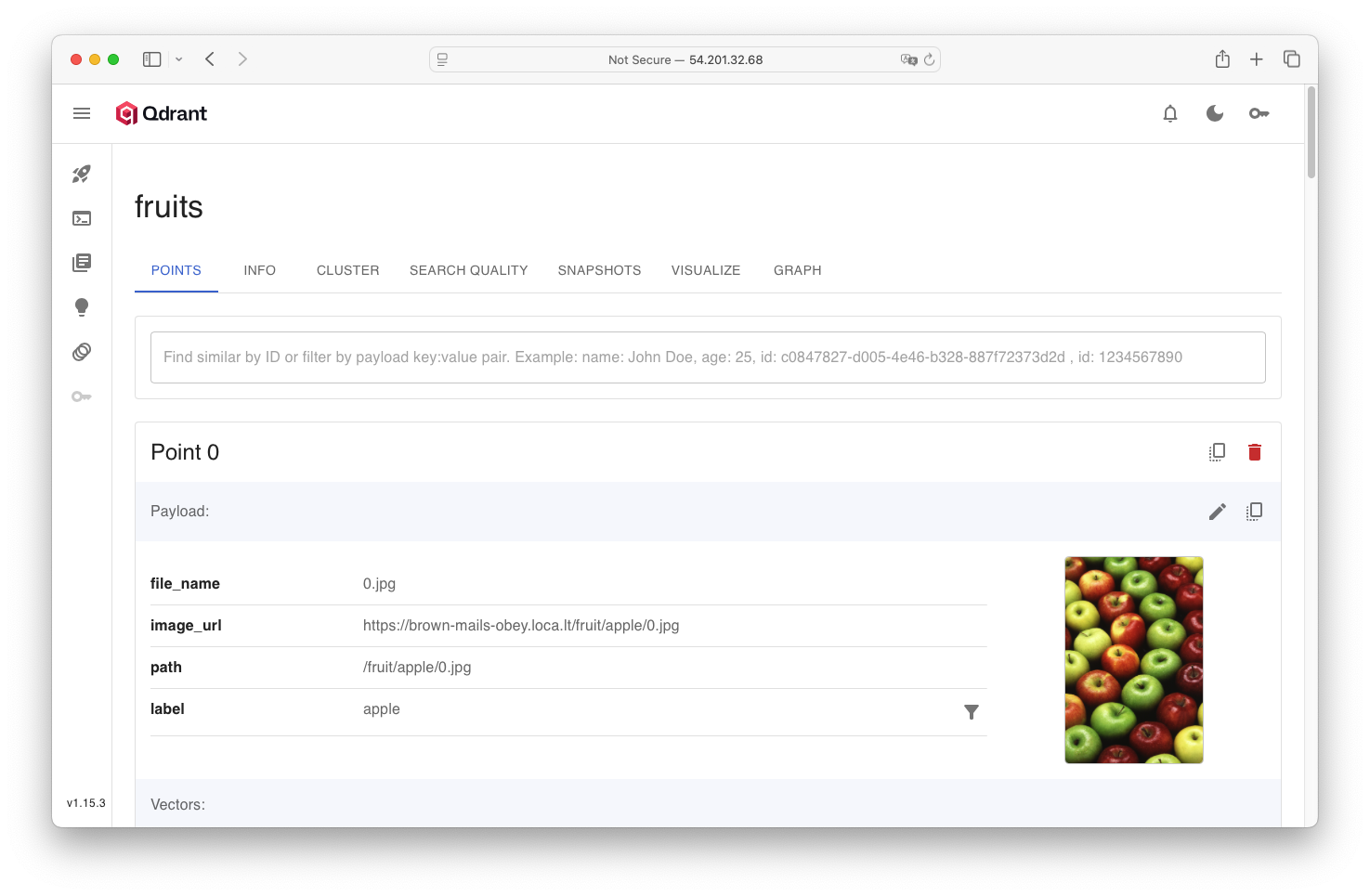

3. 進 Dashboard 的 Graph 或 Points 檢視，點節點就能看到這些連結

所以在本範例中我們快速地建立一個圖片檔案的伺服器，使用 python -m http.server + localtunnel，讓你的圖片能夠被 Qdrant 的 Console 或其他人透過外部網址瀏覽。

3.3 圖片轉 embedding 並寫入 Qdrant

主流程如下：

1. 載入 OpenCLIP 模型（ViT-B-32）
2. 批次讀取每張圖片，轉換為向量
3. 寫入 Qdrant，僅存 向量＋中繼資料（如圖片名稱、公開 URL、標籤）

程式關鍵片段：

import open_clip, torch, PIL.Image
from qdrant_client import QdrantClient
from qdrant_client.http import models

# 模型與 device 設定
model, _, preprocess = open_clip.create_model_and_transforms("ViT-B-32", pretrained="openai")
model = model.to("cuda" if torch.cuda.is_available() else "cpu").eval()

def embed_image(path):
    img = PIL.Image.open(path).convert("RGB")
    t = preprocess(img).unsqueeze(0).to(model.device)
    v = model.encode_image(t)
    v = v / v.norm(dim=-1, keepdim=True)  # Cosine 距離請務必正規化
    return v.cpu().numpy().squeeze()

# Qdrant 設定
client = QdrantClient(url="http://你的Qdrant:6333", api_key="(如需)")

# 上傳向量與 payload
client.upsert(
    collection_name="fruits",
    points=models.Batch(
        ids=[...],                   # 向量 id
        vectors=[...],               # 圖片向量
        payloads=[{                  # 方便查詢、顯示
            "file_name": "1.jpg",
            "image_url": "https://xxx/fruit/apple/1.jpg",
            "label": "apple",
        }, ...],
    ),
)

（更多批次處理與 payload 請參考你附檔完整程式）

---

4. Qdrant WebUI Graph：圖片聚類與關係視覺化

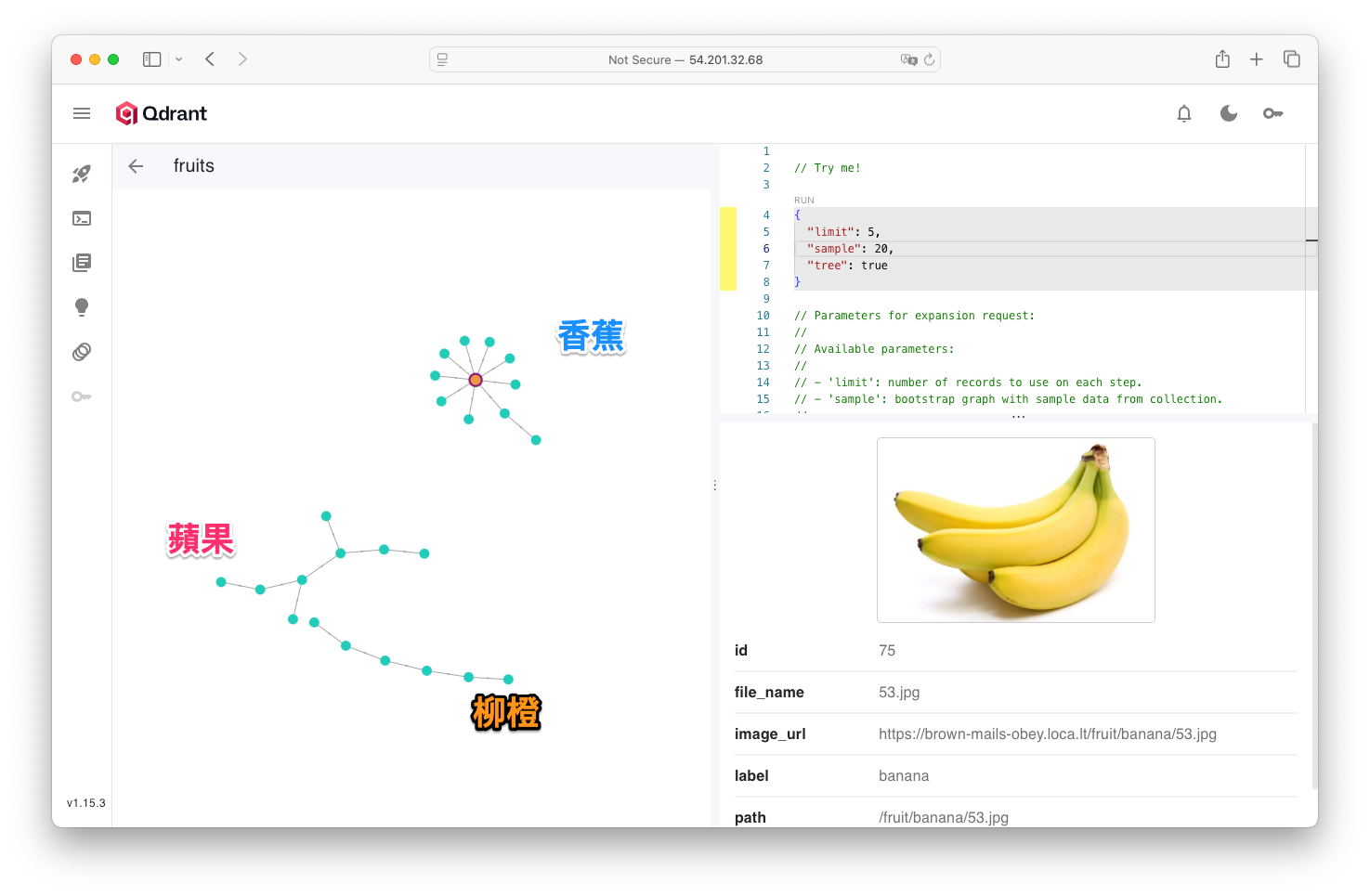

Qdrant 的 WebUI 提供 Graph 視覺化 工具，讓你不用寫前端也能探索資料集內向量間的結構：

1. 進 Qdrant Console → 選擇 Collection → Graph 分頁
2. 選擇抽樣數量（建議 500\~1000 內，避免瀏覽器負擔過重）
3. 選 Tree/kNN 連線方式。Graph 會自動根據向量相似度拉群集

4. 操作技巧：

5. 拖曳、縮放群集

6. 點擊節點可看到原始圖片與 payload
7. 可用 metadata filter 篩選特定標籤

實際效果可參考官方教學影片：YouTube: Visualizing Vector Embeddings: Qdrant’s WebUI Graph Tool 影片內的操作示範，能直接看到同類型圖片自動聚成 cluster，相似圖像集中分佈，支援直觀探索資料集品質與潛在錯誤。

---

5. 以圖搜圖查詢（Image Similarity Search）

Qdrant 不僅能存資料、做聚類，也能直接「以圖找圖」！步驟如下：

1. 選定一張 query 圖片，轉成向量
2. 使用 client.search() 根據 query 向量在 Collection 內做相似度查詢（可加分群/標籤 filter）

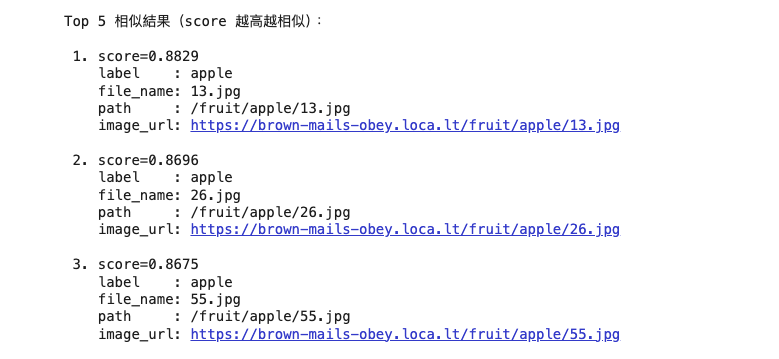

3. 取出前 k 個最相似的圖片（並可取得對應的 score, label, image_url 等資訊）

程式片段：

def search_image(query_image_path, k=5):
    # 1. 載入模型與預處理
    model, preprocess = load_model()
    # 2. 轉向量
    qvec = embed_image(model, preprocess, query_image_path)
    # 3. 搜尋 Qdrant
    hits = client.search(
        collection_name="fruits",
        query_vector=qvec,
        limit=k,
        search_params=models.SearchParams(hnsw_ef=64)
    )
    for h in hits:
        print(h.payload["image_url"], h.score)

更多完整查詢與範例請見你的程式附件。

---

6. 模型選擇、效能與資料設計實務建議

• 模型挑選：OpenCLIP/ViT-B-32 屬高 CP 值入門首選，專案需求若要更高精度可考慮 ViT-L-14 或 BLIP2 等模型（但計算量也會大幅增加）
• 相似度度量：圖像多用 Cosine，相似向量請正規化（如 v = v / v.norm(...)）
• 批次處理：大數據量建議分批、異步寫入，並善用 Qdrant 的 HNSW 參數調校檢索效能
• 資料儲存建議：Qdrant 只存「向量＋metadata」，原始圖片建議放物件儲存（如 S3/MinIO），payload 用 image_url 對應
• Graph 視覺化：圖形過大會擠在一起，可篩選部份類別或先降維後投影
• 資料品質：多元樣本（角度、光線、背景）能提升模型泛化力，標籤正確性也會直接反應在聚類結果

---

7. 延伸應用與技巧

• 多模態查詢：若 embedding 支援圖＋文（如 CLIP），Qdrant 也可實現「以圖找文」、「以文找圖」混合搜尋
• 自動標註/聚類：Graph 聚類結果可協助自動分群標註，找出標錯或冷門類型
• 前端應用串接：利用 Qdrant API，可結合前端 Vue/React 做互動式圖片推薦、檢索平台
• 進階降維：大量點建議 UMAP/t-SNE 先降維至 2D，前端可自訂更美觀的散點分布圖

---

結語

Qdrant 的 WebUI + 強大 Python API，結合主流多模態 embedding 模型，不只讓「以圖搜圖」超簡單，還能直觀探索向量資料集內的語意結構。不論你是做資料工程、內容推薦還是 AI 應用，這一套流程絕對讓你如虎添翼。
